La trappe d’accès à la coupole

Le besoin

En 2008 et 2009 pendant une année etAccesCoupole demi, l’escalier d’accès à la coupole était protégé par une rambarde fixe. Cette rambarde nous pénalisait pour faire des observations dans la direction Est.





Nous avons donc conçu et réalisée la trappe d’accès. Afin de faciliter la fermeture et l’ouverture de celle-ci, nous avons allégé l’effort à exercer par une personne grâce à un système de ressorts

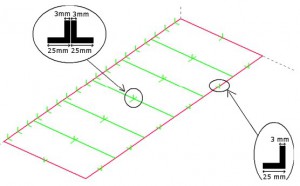

Dimensionnement de l’ossature métallique de la trappe

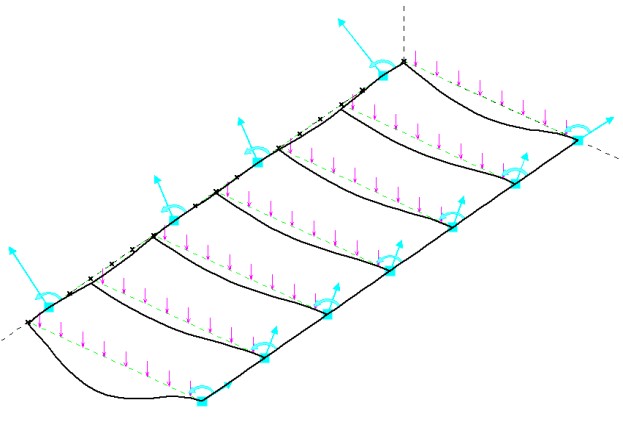

La déformation de la structure en acier de la trappe a été étudiée afin qu’elle supporte une charge de 200km par m². Avec une telle charge elle se déforme de moins d’un millimètre.

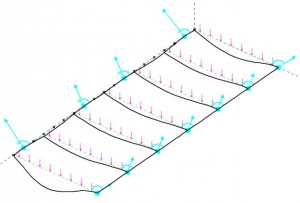

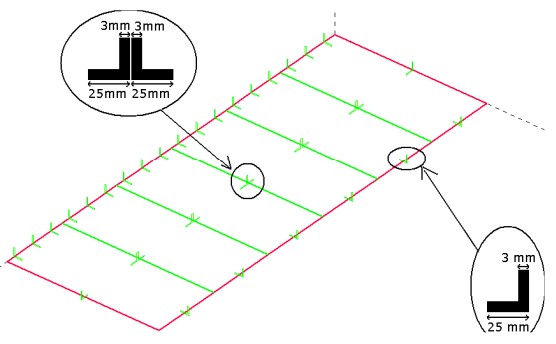

L’étude de déformation du cadre métallique de la trappe été réalisée avec le lociciel RDM6.

trappe2 trappe1

Dimensionnement des ressorts

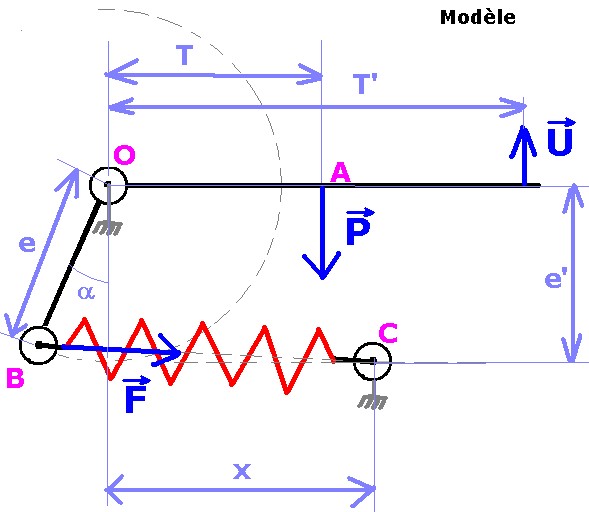

modeleLes efforts des ressorts ont été modélisés sous le logiciel de géométrie Géogebra. Cliquer ici pour voir le modèle dynamique.

Finalement, les 2 ressorts de rappel retenus sont des ressorts de la société VANEL en inox de 50mm de diamètre, 36cm de longueur à vide et d’une raideur de 0,17 DaN/mm chacun.



Réalisation

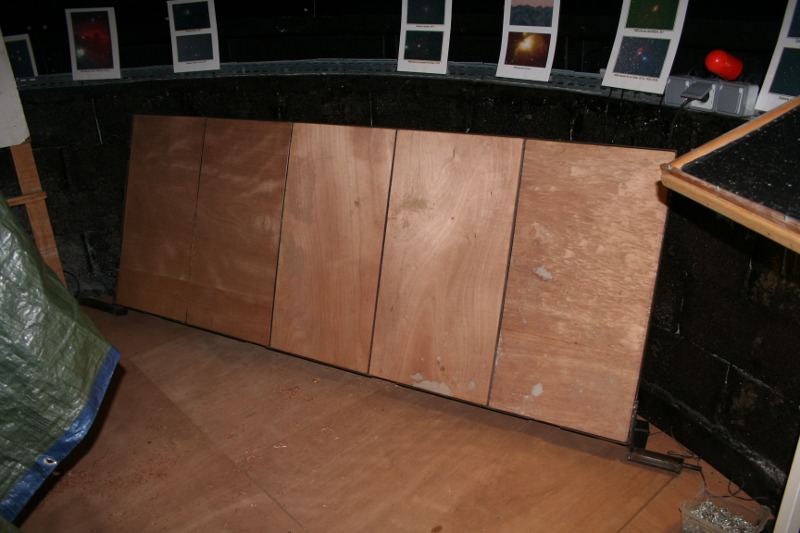

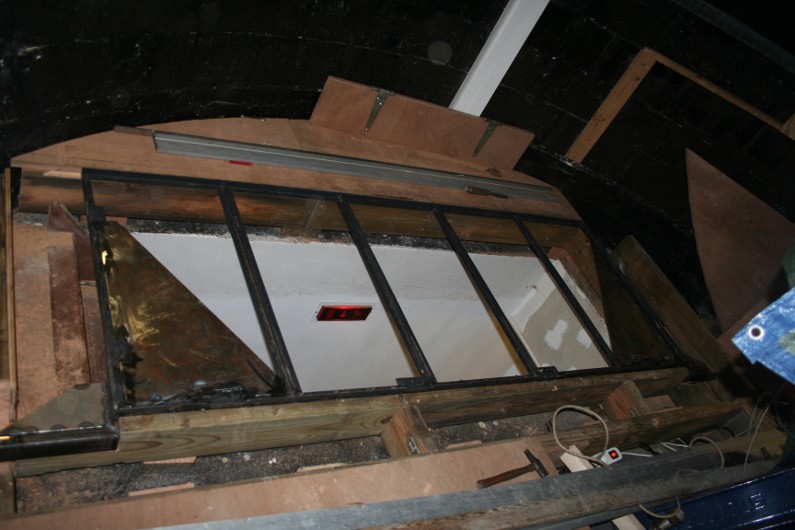

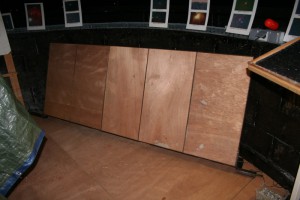

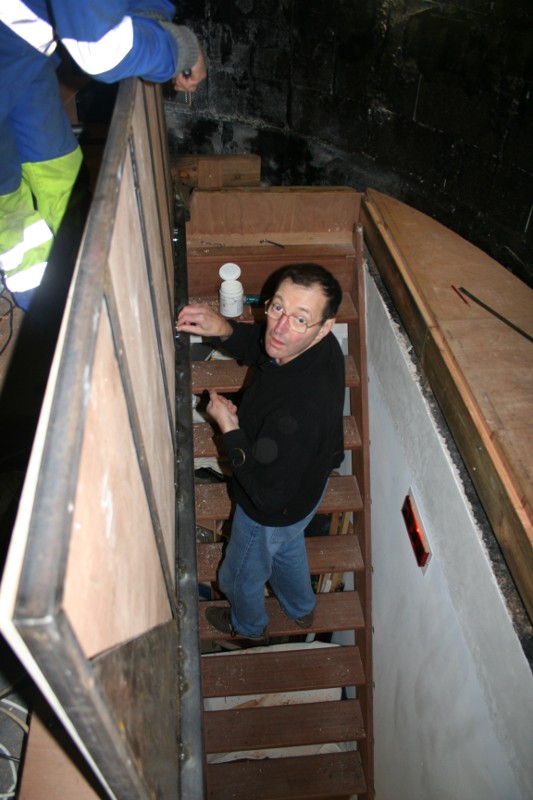

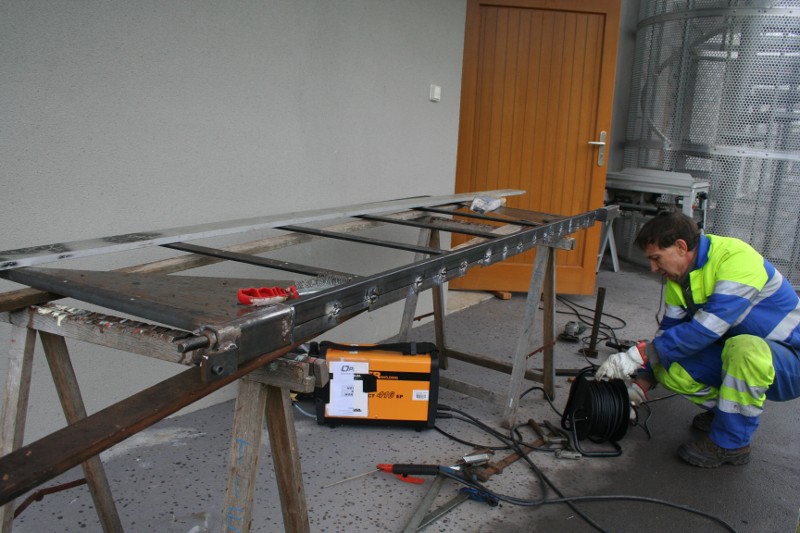

L’ensemble a été réalisé entre 2009 et 2010.

Rea_trappe4Rea_trappe3Rea_trappe1Rea_trappe2
